© Pere Planells i Bonet. Catedràtic de Dibuix de l'IES Els Tres Turons d'Arenys de Mar. Amb la col.laboració de Maria Romero Pérez
Curs de dibuix i expressió geomètrica i gràfico-visual
Tema
Fitxa
FIGURES DIÈDRIQUES, PAS DE DIÈDRIC A 3D. SOLUCIÓ DE LA FIGURA 5
62
Les representacions dièdriques de les figures que aqui presentem, totes elles, en el seu conjunt, son figures derivades d'un cup, tenen una dificultat mitjana alta i, estan ordenades de menys a més dificultat, el solucionari el teniu que demanar per correu electrònic a l'administrador del web. Tots ells son exercicis que us permetran reforçar la vostra visualització de l'espai. Són exercicis on intervenen rampes i piramides, per a la seva comprensió cal treballar per parts cercant sempre que les formes resultants en tres dimensions no entrin en contradicció amb cap de les tres vistes presentades, sempre hi ha la possibilitat que una figura tingui vàries versions, aquestes, quedareien anul.lades incorporant noves vistes a la planta, l'alçat i el perfil esquerre que aquí us presentem (les vistes del sistema europeu). Cal tenir en compte que en aquests exercicis les línies amagades (discontinues) us les presentem continues i en color verd. Bona feina i bon esforç...

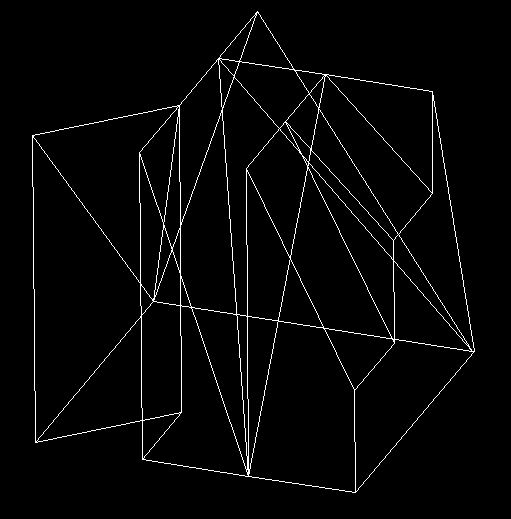

Solució, vista de filferro de la figura 5

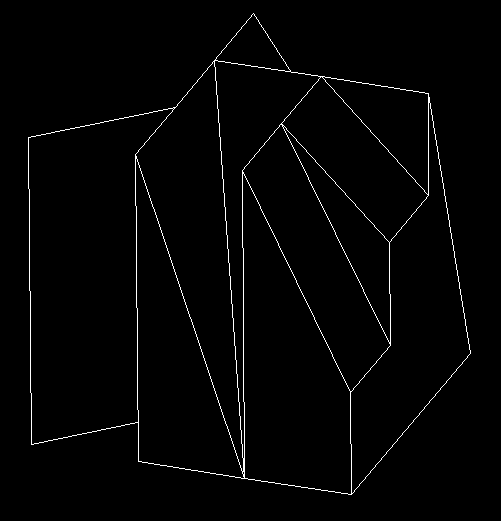

Solució, vista de filferro de la figura 5 amb línies posterirors amagades

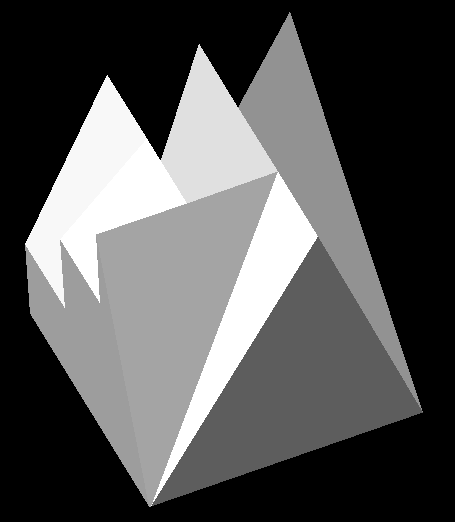

Solució, vista sòlida de la figura 5

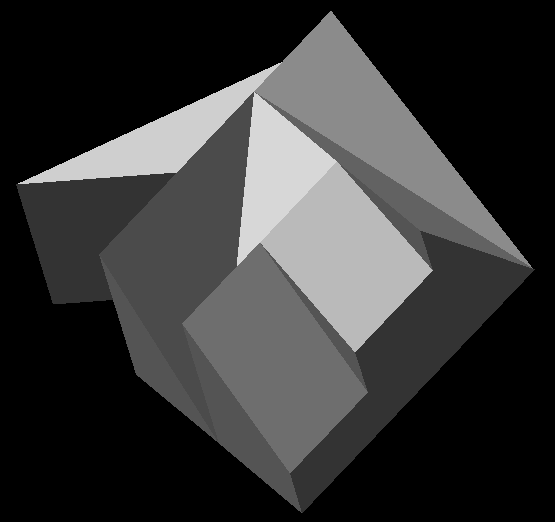

Solució, vista sòlida de la figura 5

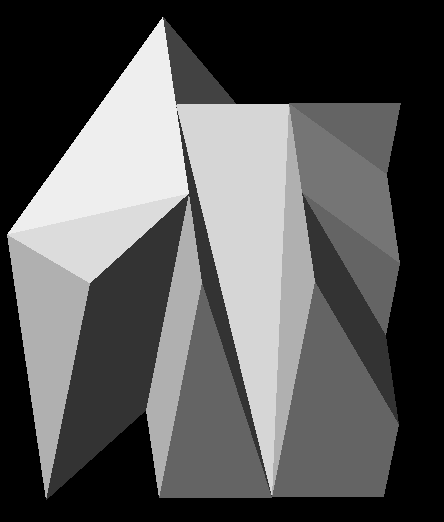

Solució, vista sòlida de la figura 5
Solució, vista sòlida de la figura 5
