Curs de dibuix i expressió geomètrica i gràfico-visual |
   |
|

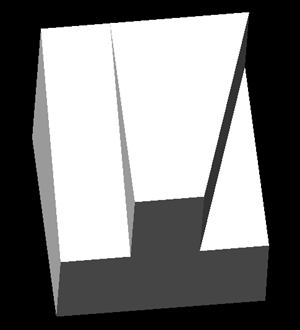

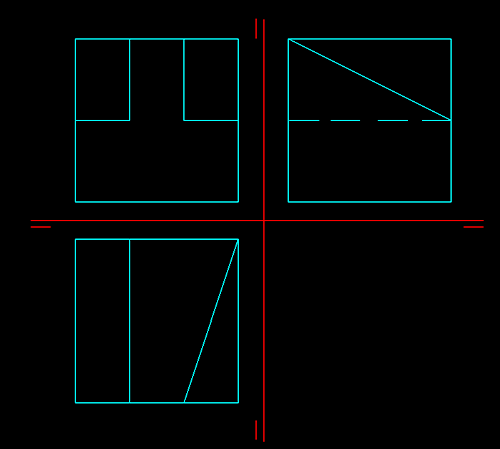

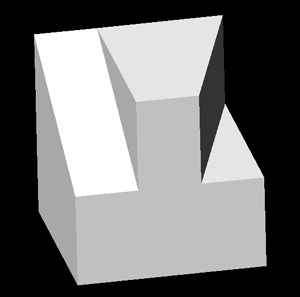

Aqui
tenim una figura d'exemple amb tres vistes per facilitar la seva comprnsió
formal que, per altra banda, és senzilla. Veurem sobre aquesta
figura com estava pensat el sistema de Gaspard Monge per anar afegint
plànols de projecció fins obtenir 6 projeccions de cada
figura. A la pràctica, augmentar els plànols de projecció
es faria en figures més complexes que la que hem posat aquí
d'exemple. Cal dir que les projeccions que veurem a continuació
son projeccions en el primer quadrant i per tant son projeccions en
el que s'ha vingut a enomenar sistema europeu. En les imatges inferiors,
a la part esquerra teniu les representacions tridimensionals i a la
dreta les representacions dièdriques consecutives de les projeccions
de la figura, sobre 2 plànols, 3 plànols, 4 plànols,
5 plànols, 6 plànols.
|
  |
|

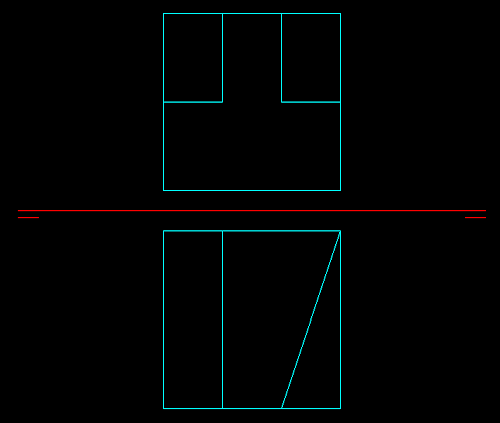

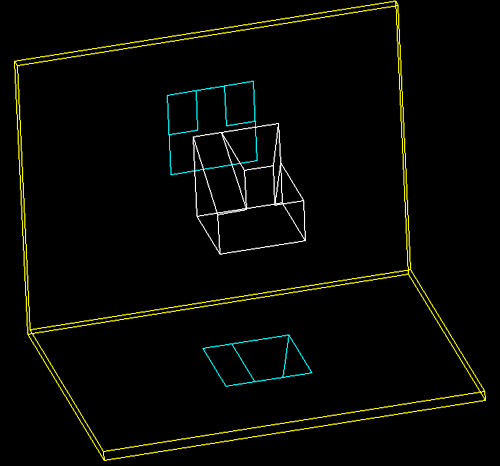

A la part esquerra teniu la representació tridimensional i a
la dreta la representació dièdrica de les projeccions
de la figura (alçat i planta), sobre 2 plànols.
|
  |
|

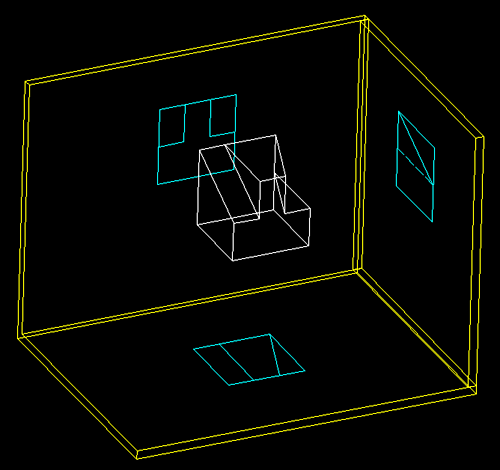

A la part esquerra teniu la representació tridimensional i a
la dreta la representació dièdrica de les projeccions
de la figura (alçat, planta i perfil esquerra que es representa
a la dreta), sobre 3 plànols.
|
  |
|

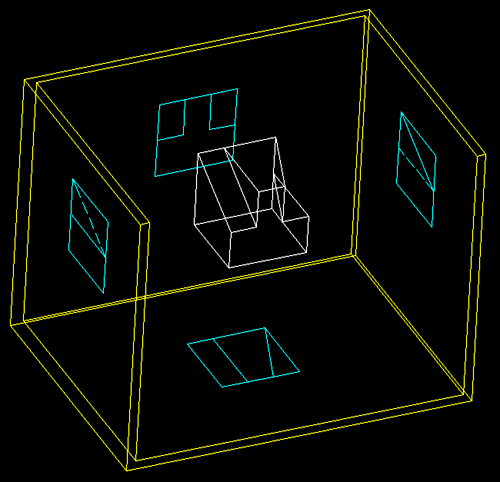

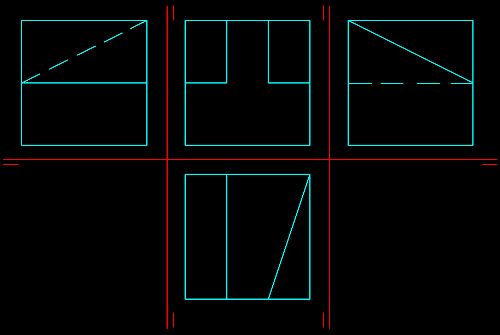

A
la part esquerra teniu la representació tridimensional i a la
dreta la representació dièdrica de les projeccions de
la figura (alçat, planta, perfil esquerra i perfil dret), sobre
4 plànols.
|
  |
|

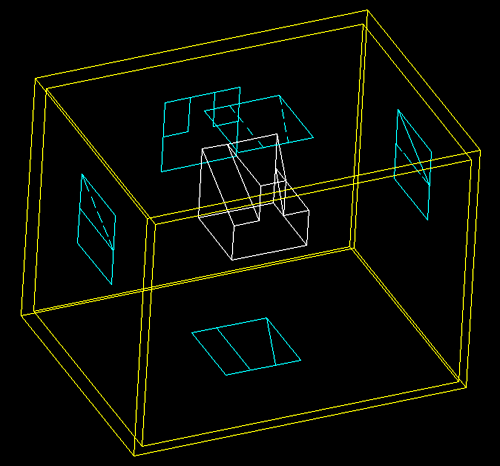

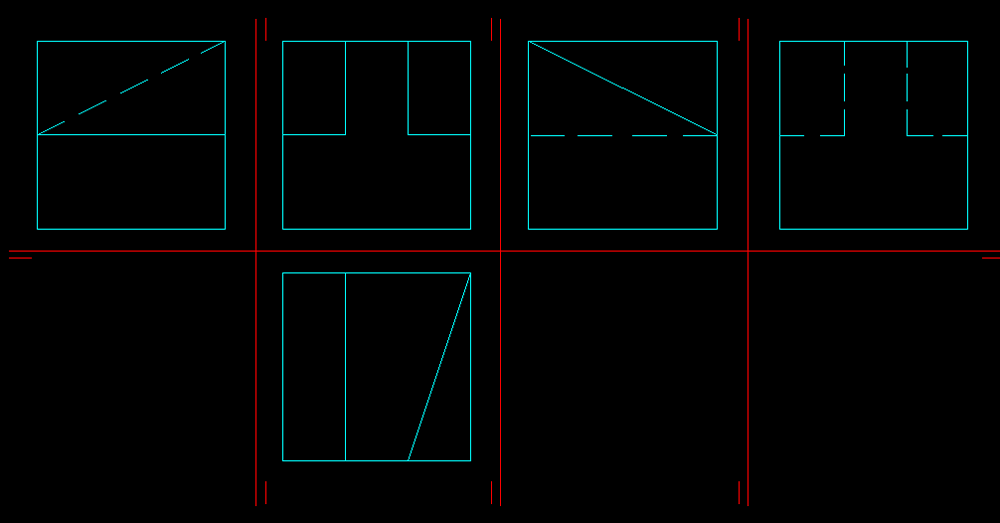

A
la part esquerra teniu la representació tridimensional i a la
dreta la representació dièdrica de les projeccions de
la figura (alçat, planta, perfil esquerra, perfil dret i vista
posterior), sobre 5 plànols.
|
  |
|

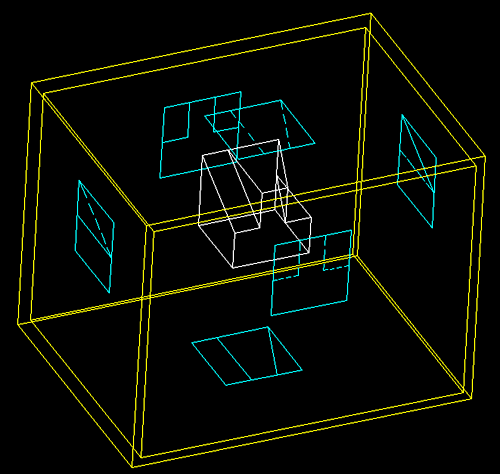

A
la part esquerra teniu la representació tridimensional i a la
dreta la representació dièdrica de les projeccions de
la figura (alçat, planta, perfil esquerra, perfil dret, vista
posterior i la vista inferior), sobre 6 plànols.
|
 |
|

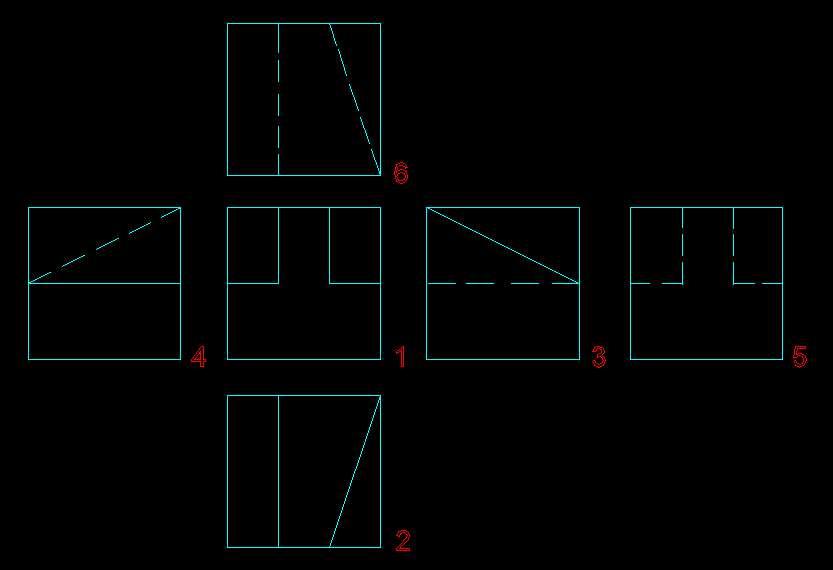

Aquí,
a sobre, tenim comprertes les sis projeccions en el sistema europeu
(primer quadrant), estan numerades per ordre d'importancia, per gerarguia.
La projecció 1 és el qua
anomenem alçat de la figura, la
projecció 2 és el que anomenem
planta de la figura, a la projecció
3 l'enomenem perfil i és
en el sistema europeu el perfil esquerra,
la projecció 4 és el perfil
dret, la projecció 5 és
la vista posterior i, per acabar, la projecció
6 es la vista inferior allo que
en el sistema aglosaxó és la planta.
|
