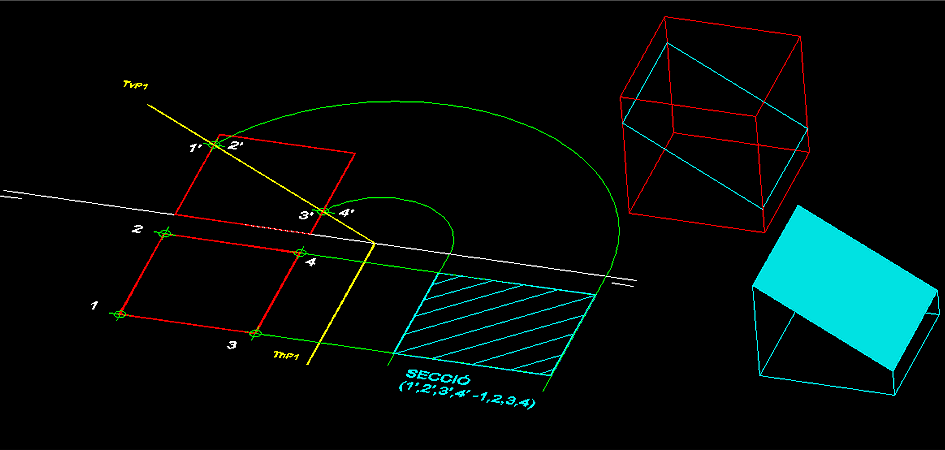

| 1)
Definició dièdrica del tall i la secció produïda per
un plànol oblic al plànol de projecció horitzontal i perpendicular
al vertical, en una representació espaial.- |
| |

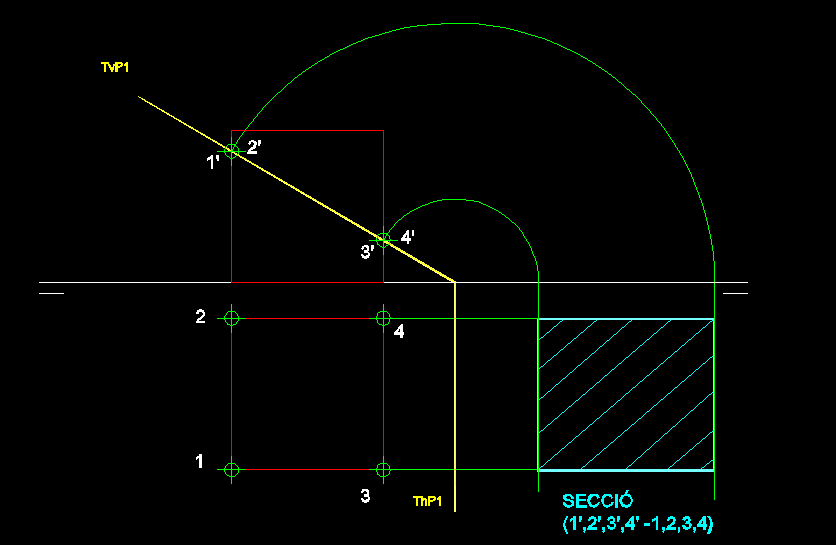

| 1)
Definició dièdrica del tall i la secció produïda per
un plànol oblic al plànol de projecció horitzontal i perpendicular
al vertical, en una representació dièdrica.- |
| |

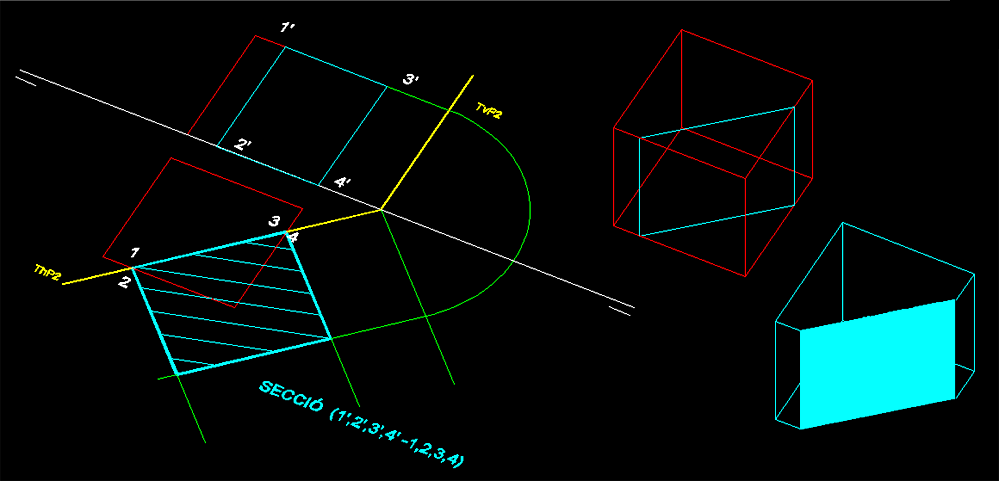

| 3)
Definició dièdrica del tall i la secció produïda per
un plànol oblic al plànol de projecció vertical i perpendicular
a l'horitzontal, en una representació espaial. |
| |

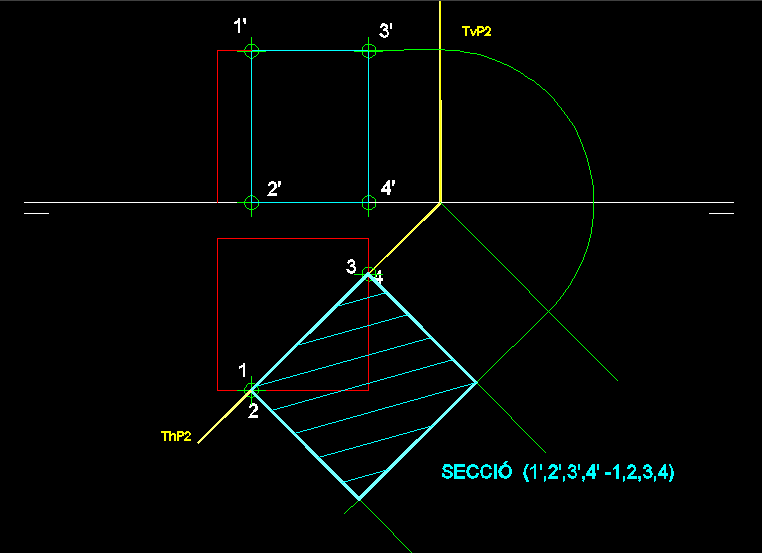

4)
Definició dièdrica del tall i la secció produïda per
un plànol oblic al plànol de projecció vertical i perpendicular
a l'horitzontal, en una representació dièdrica. |
|

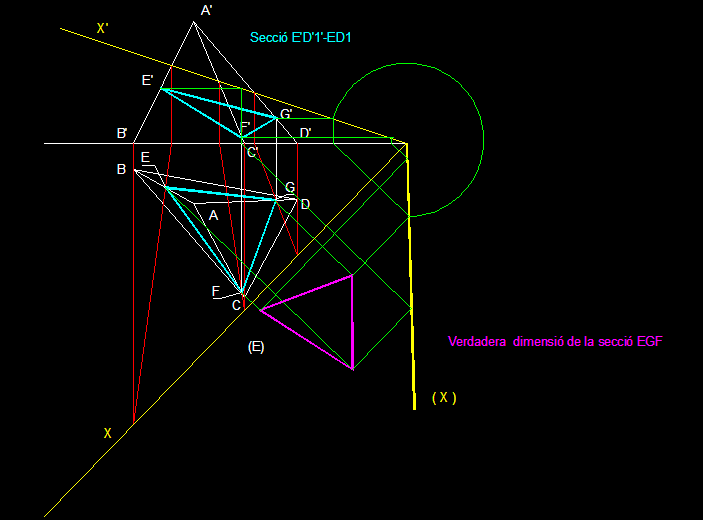

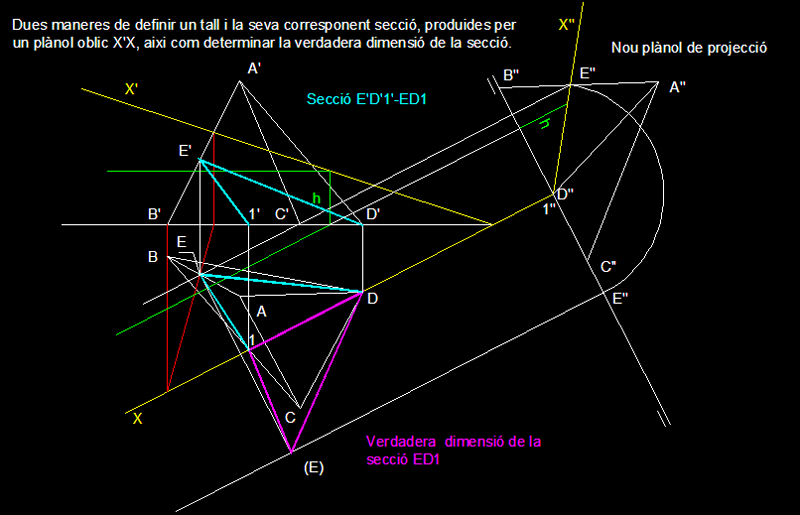

1)
Definició dièdrica d'una secció (tall) produïda per
un plànol oblic als dos plànols de projecció i verdadera
dimensió de la secció.- Aqui podem veure en
aquest dibuix la correspondència de dues formes de definir un tall i la
seva corresponent secció, per planols projectants
o a través d'un nou plànol de projecció. Per convertir un
plànol oblic als dos plànols de projecció en un d'oblic nomes
respecte d'un, hem utilitzat una línia horitzontal
d'aquest plànol oblic als dos de projecció. |
|
1)
Definició d'un tall i l a seva corresponent secció, produïdaper
un plànol oblic als dos de projecció, pel mètode dels plànols
auxiliars projectants.- |
|
