Curs de dibuix i expressió gràfico-visual

	Tema	Fitxa	DOCUMENTACIÓ I/O EXERCICIS:
	SIMETRIES (Solució 6)	60

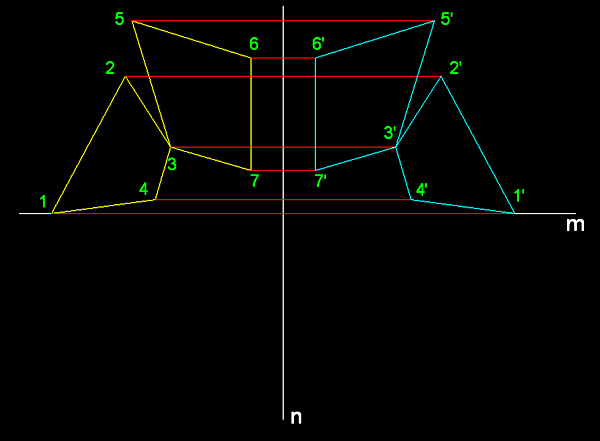

Una vegada ens han donat una forma, de la qual en volem trobar la sev forma simètrica respecte de l'eix n, procedim a traçar perpendiculars a aquest eix des dels punts significatius de la forma 1, 2, 3, 4, 5, 6 i 7. Si agafem la mesura perpendicular d'1 fins a l'eix n i la dupliquem longitudinalment, trobarem 1' i si ho fem així, successivament, amb tots els punts de la figura trobarem al finals la forma simètrica axial, 1', 2', 3', 4', 5', 6' i 7'.

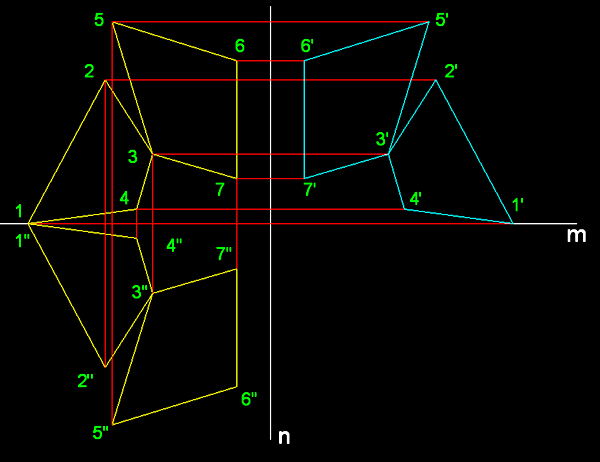

En aquest cas i a continuació de la operació anterior cercarem la forma simètrica respecte de l'eix m, procedim a traçar perpendiculars a aquest eix des dels punts significatius de la forma 1, 2, 3, 4, 5, 6 i 7. Si agafem la mesura perpendicular d'1 fins a l'eix m i la dupliquem longitudinalment, trobarem 1'' i si ho fem així, successivament, amb tots els punts de la figura trobarem al finals la forma simètrica axial, 1'', 2'', 3'', 4'', 5'', 6'' i 7''.

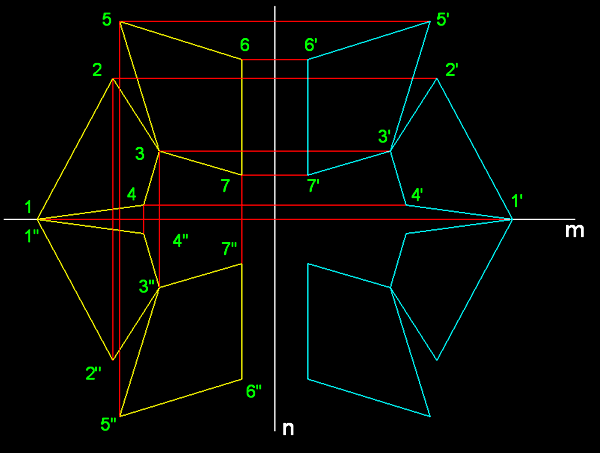

Aquí hem procedit a cercar la forma simètrica respecte de l'eix m, de la figura formada pels punts 1'', 2'', 3'', 4'', 5'', 6'' i 7'', i ho hem fet d'igual manera que en les situacions precedents.

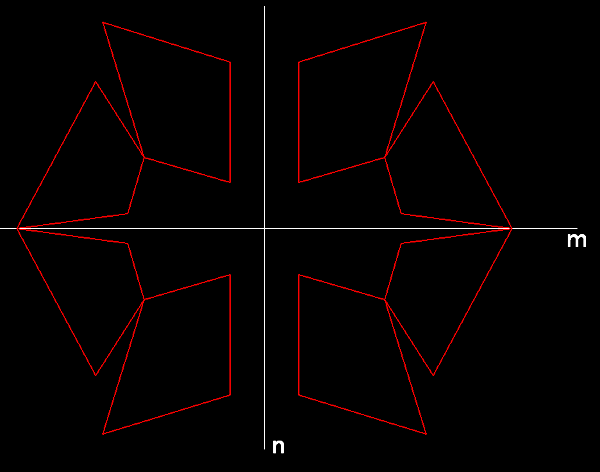

Aquíi tenim els quatre contorns simètrics, aparellats respecte dels dos eixos m i n.

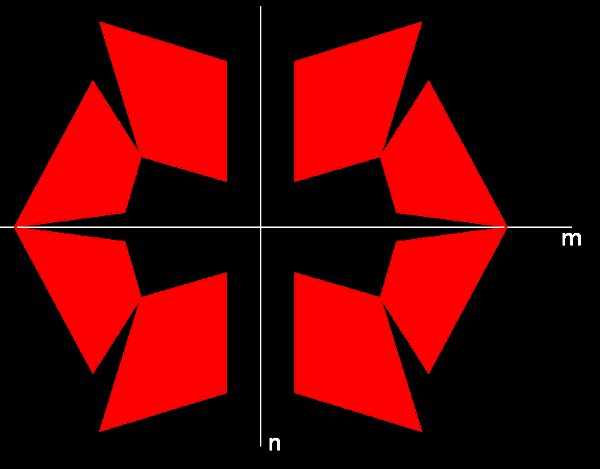

Aquí tenim els quatre contorns simètrics, aparellats respecte dels dos eixos m i n, amb la seva àrea colorejada amb vermell.
